Немного теории :

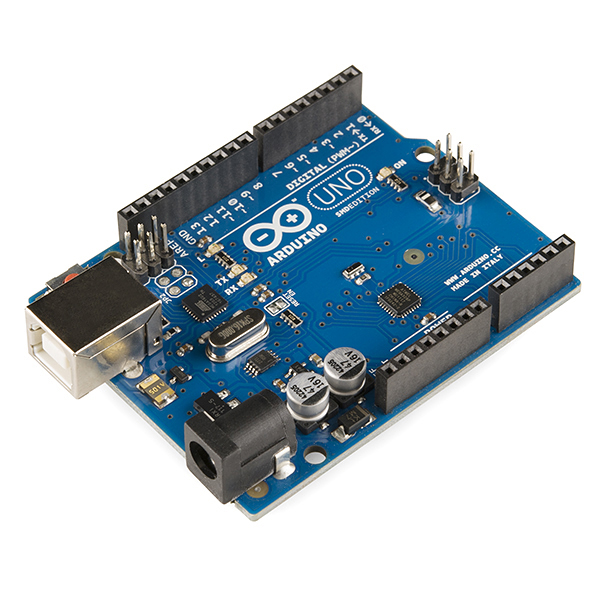

Arduino UNO имеет
14 цифровых входов\выходов (6 из которых могут использоваться как выходы ШИМ ) , и 6 аналоговых выходов .
Arduino UNO умеет работать как с 5 V , так и с 3.3 V логикой .
Немного теории :
Arduino UNO имеет
14 цифровых входов\выходов (6 из которых могут использоваться как выходы ШИМ ) , и 6 аналоговых выходов .
Arduino UNO умеет работать как с 5 V , так и с 3.3 V логикой .
Что понадобится :
1 ) плата семейства Arduino ( UNO или любая другая )
2 ) 5 резисторов на 220 Ом
3 ) 5 одноцветных светодидов
4 ) макетная плата
5 ) 11 джамперов (проводов)
Итак , начнем :

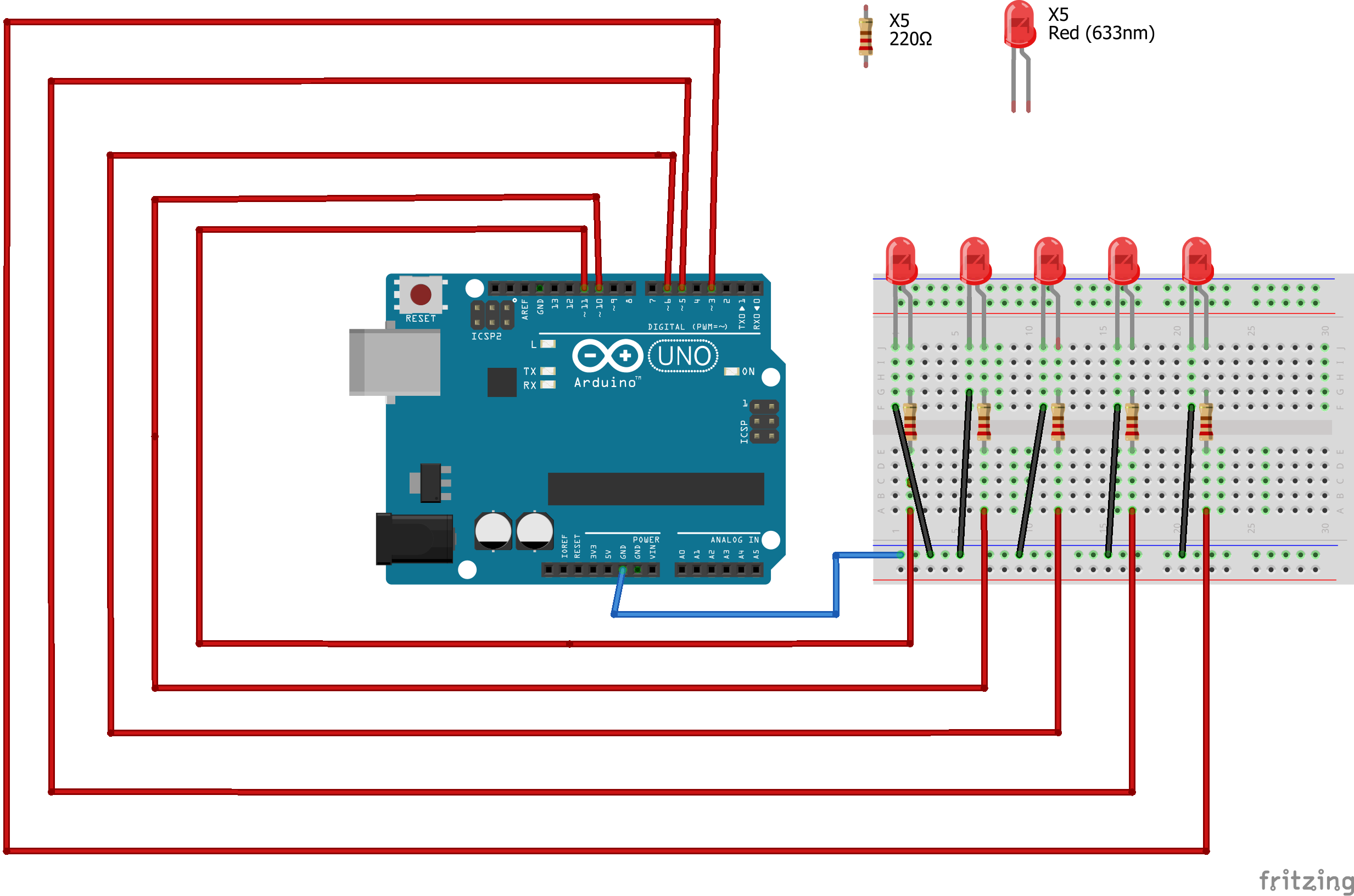

Чтобы подключить светодиод к Arduino - нужно на макетной плате воткнуть светодиод анодом (длинный вывод ) к резистру на 220 Ом ( полярность резистора не важна) , а катодом ( короткий вывод ) к земле , как показанно на схеме ниже .
Затем подключить джампером ( проводом ) один из пинов GND на Arduino к горизонтальной шине на макетной плате со знаком " - " , она называется шина заземления
Катод светодиода подключить джампером ( проводом ) к шине заземления , а анод в цифровой порт на Arduino со знаком " ~ " , пины с этим знаком имеют поддержку ШИМ .
Теперь нужно загрузить прошивку в Arduino . Это делается довольно легко через среду разработки Arduino IDE .
После скачивания и установки Arduino IDE и драйверов подключите плату Arduino к компьютеру .
Теперь нужно во вкладке " Инструменты > Платы " выбрать Вашу модель Arduino , затем во вкладке "Инструменты > Порт " выбрать COM порт , к которому подключена Arduino . Узнать порт можно через " Диспетчер устройств Windows " во вкладке " Порты ".
После удачного подключения и настройки платы Arduino , нужно здесь скачать прошивку , и затем открыть её в Arduino IDE . После нажать кнопку " Загрузка " в левом верхнем углу и дождаться когда в консоли вывода внизу появится сообщение " Загрузка завершена ".
Теперь при подключении питания , светодиоды должны плавно загораться и затем плавно гаснуть .
